Dikili Tip Sayaç Panosu Çeşitleri ve Fiyatları

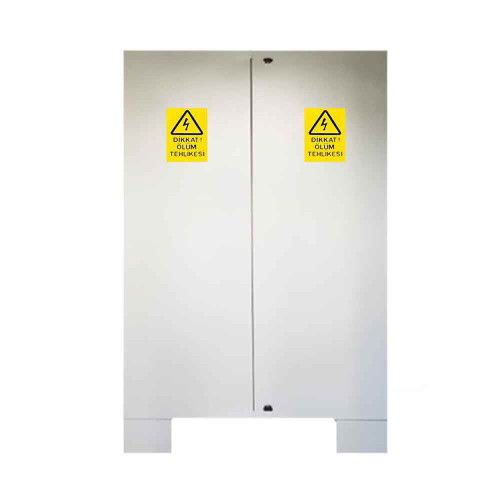

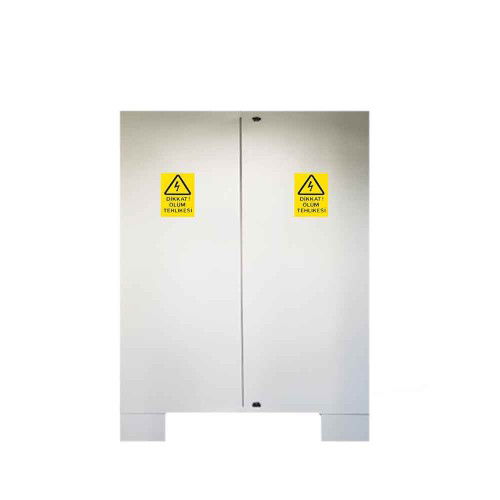

Dikili tip sayaç panosu, duvara asılmadan zemine oturan, çok sayıda elektrik sayacını tek gövdede toplayan sac panodur. Apartman girişlerinde, bodrum katlarda ve sitelerin ortak elektrik odalarında kullanılır. Bu kategoride RDK markalı, 4 sayaçlıdan 32 sayaçlıya kadar 15 farklı trifaze dikili pano ile bu panolar için ek bara seti bulunur.
Dikili tip pano ne zaman tercih edilir?
Sayaç sayısı arttıkça panonun eni ve ağırlığı da artar. Az sayaçlı binalarda duvara monte bir pano yeterlidir; 20 veya 30 sayaçlık bir panoyu duvara asmak ise montajı zorlaştırır ve duvarın bu yükü taşıyıp taşımayacağı ayrıca hesaplanmalıdır. Dikili tip panoda yük doğrudan zemine biner, duvarın taşıma kapasitesiyle uğraşmazsınız.
Daha az sayaçlı binalar için duvara monte seçeneklere bakabilirsiniz. Duvar içine gömülecekse sıva altı sayaç panoları, duvar yüzeyine vidalanacaksa sıva üstü sayaç panoları kategorimizde 1 ile 10 sayaç arası modeller var.
Kategorideki modeller ve ölçüleri
Kategorideki bütün panolar RDK üretimi, gri gövdeli, IP40 koruma sınıflı ve trifaze sayaç yuvalıdır. Kapasite ikişer sayaçlık adımlarla artar: 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 ve 32 sayaçlı modeller vardır. Yükseklik ve derinlik bütün modellerde aynı kalır, sayaç sayısı arttıkça yalnızca genişlik büyür. Ürün sayfalarında yazan ambalaj ölçüleri şöyledir:
| Sayaç sayısı | Ambalaj ölçüsü (en x boy x derinlik) |
|---|---|
| 4, 6 ve 8 sayaçlı | 48 x 200 x 30 cm |
| 10 ve 12 sayaçlı | 68 x 200 x 30 cm |
| 14 ve 16 sayaçlı | 88 x 200 x 30 cm |
| 18 ve 20 sayaçlı | 108 x 200 x 30 cm |
| 22 ve 24 sayaçlı | 128 x 200 x 30 cm |
| 26 ve 28 sayaçlı | 148 x 200 x 30 cm |
| 30 sayaçlı | 168 x 200 x 30 cm |
32 sayaçlı modelin ölçüsü ürün sayfasında henüz yer almıyor. Tabloda görüldüğü gibi 4 ile 8 sayaçlı panolar aynı en ölçüsündedir. Bu yüzden 6 sayaca ihtiyacınız varsa 8 sayaçlı model aynı yeri kaplayıp iki yedek yuva kazandırır.
Kaç sayaçlı pano gerekir?
Sayımı yaparken yalnızca daireleri değil, ortak kullanım aboneliklerini de ekleyin. Merdiven ve otopark aydınlatması, hidrofor, asansör ve varsa kapalı otopark havalandırması ayrı sayaçla beslenebilir. Örnek olarak 16 daireli, asansörlü ve hidroforlu bir binada 16 daire sayacına 2 veya 3 ortak alan sayacı eklenir; bu bina için 20 sayaçlı pano uygun bir başlangıçtır. Dükkânlı binalarda zemin kattaki her iş yeri de ayrı bir sayaç demektir.
Kesin sayıyı binanın onaylı elektrik projesi belirler. Pano siparişi vermeden önce projeyi hazırlayan elektrik mühendisinden veya müteahhitten sayaç listesini isteyin.
Yerleşim ve montaj
Panonun yüksekliği yaklaşık 2 metre olduğu için kurulacağı yerin tavan yüksekliğini ve kapı genişliğini önceden ölçün. Bodrum veya elektrik odasına indirilecek panolarda merdiven dönüşleri ve kapı aralığı çoğu zaman en dar noktadır. Panonun önünde, kapakları tamamen açabilecek ve sayaç okuyan görevlinin rahatça çalışabileceği kadar boş alan bırakın.
IP40 sınıfı katı cisimlere karşı koruma sağlar ancak suya karşı koruma sunmaz. Bu yüzden pano kapalı bir mekâna, su baskını riski olmayan bir zemine konmalıdır. IP sınıflarının ne anlama geldiğini IP koruma sınıfı nedir yazımızda anlattık.
Ana besleme kablosunun panoya hangi yönden gireceği, pano içindeki bara sistemiyle birlikte planlanmalıdır. Bara kapasitesinin artırılması gereken projeler için kategoride dikili tip panolara uygun 5 sıra bara ilavesi de bulunur. Pano içi bara ve sigorta ihtiyaçlarınız için baralar ve raylar ile otomatik sigortalar kategorilerine bakabilirsiniz.
Dağıtım şirketi onayı
Sayaçlar bağlanmadan önce pano, bölgenizdeki elektrik dağıtım şirketinin (EDAŞ) kontrolünden geçer. Dağıtım şirketlerinin sayaç panosunun yeri, mühürlenebilir kapak ve erişim konusunda kendi şartları olabilir. Bu şartları proje aşamasında öğrenmek, montajdan sonra pano değiştirmek zorunda kalmanızı önler.
Fiyatlar ve sipariş
Dikili tip pano fiyatı sayaç kapasitesiyle birlikte yükselir. Güncel fiyatları ürün listesinde görebilirsiniz. Bu kategorideki panoların ürün sayfalarında mağazada satış notu bulunur; stok durumu ve teslimat için sipariş öncesinde bizimle iletişime geçin.
Sık sorulan sorular
Dikili tip sayaç panosu kaç cm?
Kategorideki RDK panoların ambalaj ölçüsünde yükseklik 200 cm, derinlik 30 cm'dir. Genişlik 48 cm'den başlar ve sayaç sayısına göre 168 cm'ye kadar çıkar.
Trifaze panoya monofaze sayaç takılabilir mi?
Bu kategorideki panoların yuvaları trifaze sayaca göre hazırlanmıştır. Binada monofaze abonelikler de olacaksa bunun projede nasıl çözüldüğünü elektrik mühendisinize ve dağıtım şirketine danışın.
Dikili tip pano dış ortamda kullanılır mı?
IP40 sınıfındaki RDK dikili panolar suya karşı korumalı olmadığı için bina içinde kullanılmalıdır. Açık alan için daha yüksek IP sınıfına sahip, dış ortama uygun bir pano gerekir.
Kaç daireli binada dikili tip pano kullanılır?
Kesin bir sınır yoktur. Sitemizdeki duvar tipi sac panolar 10 sayaca kadar çıkar; bundan fazla sayaç gereken binalarda dikili tip panoya geçmek gerekir. 8-10 sayaçlı binalarda iki tip de kullanılabilir, seçimi panonun konacağı yer belirler.
