Elektrik tesisatlarının doğru ve güvenli bir şekilde kurulması için renk kodlarının da biliniyor olması gerekir. Elektrik enerjisinin güvenli bir şekilde kullanılması noktasında sıklıkla tercih edilen malzemelerden biri de elektrik bantlarıdır. Pek çok elektrik malzemesinde kullanılan renk kodlarının elektrik bantlarında da mevcut olduğunu belirtelim. Bu renklerden her birinin anlamı farklıdır ve renk kodlarını bilenler doğru yerde doğru elektrik bandını kullanabilir.
Elektrik bantlarında renk kodlarının uluslararası standartlarla belirlendiğini yani bu kodların sadece ülkemize özgü olmadığını bilmelisiniz. Renk kodlarının kullanılmasının nedeni ise bantların iletkenlik işlevinin tanımlanması ve böylelikle hata yapılmasının önlenmesidir. Renk kodlarının ve her bir rengin ne anlama geldiğini sizlere aktaracağız. Ancak öncesinde elektrik bantlarının ne işe yaradığı konusunu kısaca ele alalım.

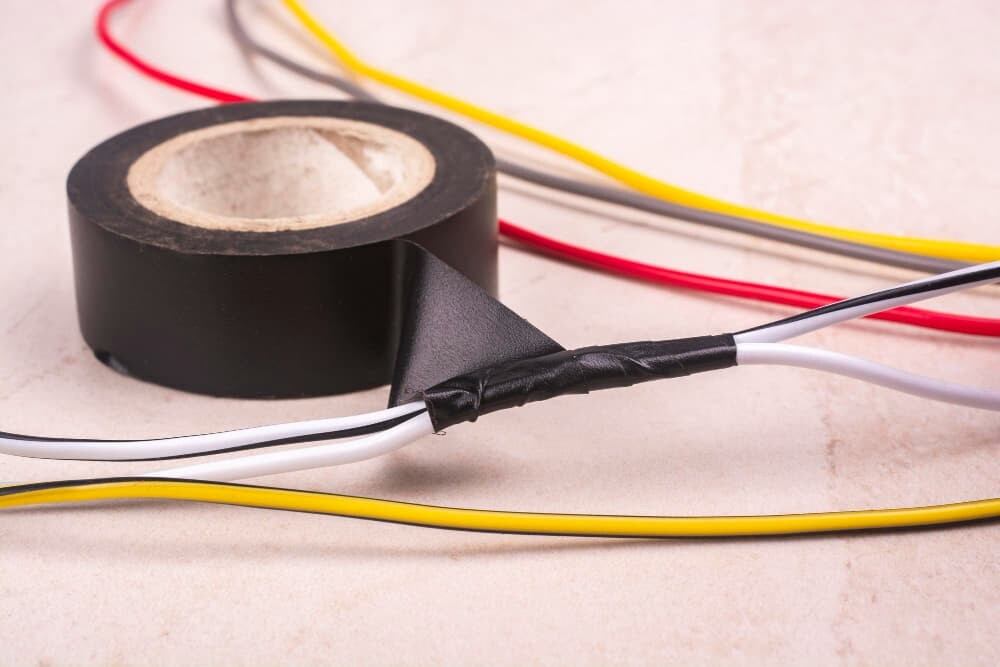

Elektrik bantları tesisat kurulumunda ya da elektrik enerjisiyle ilgili diğer çalışmalarda sıklıkla kullanılan ve çoğunlukla PVC materyalden üretilen bir malzemedir. Hafif bir esneklik seviyesine sahip olan bu bantlar kendinden yapışkanlı olarak üretilir ve en önemli özelliği de yalıtkan olmalarıdır. Çoğunlukla elektrik kablolarının uç kısımlarını izole etmek amacıyla kullanılan elektrik bantları kabloları birbirine eklemek ve ek kısımlarının daha güvenli olmasını sağlamak maksadıyla da tercih edilir.
Yalıtkan bir yapıda olmaları ise elektrik akımının dış yüzeye temas etmesini engeller ve dokunulması durumunda elektrik çarpması riskini ortadan kaldırmış olur. Bununla birlikte kısa devre gibi riskleri de azaltıyor olması önem taşıyan özelliklerinden biridir. Elektrik bantları renk kodlarına sahip olduğundan tanımlama maksadıyla da kullanılan bir malzemedir. Hangi kablonun hangi akım türünü taşıdığını göstermek amacıyla elektrik kablolarında faydalanılır. Böylelikle kablonun iletkenlik görevinin dışarıdan bakıldığında anlaşılması mümkün hale gelir. Genel kontrollerde ya da arıza onarımlarında bu bilgilerin son derece önemli olduğunu eklemek gerekiyor.
Öncelikle elektrik bantlarında kullanılan temel renkleri şu şekilde sıralayalım: Siyah, kahverengi, kırmızı, mavi, sarı, yeşil, beyaz, gri ve yeşil-sarı karışımı. Bu renklerin her birinin anlamı farklıdır. Elektrik bantlarında renk kodları ve anlamları şöyledir:
Siyah Bant – Faz Hattı (Genel Kullanım)
Siyah renkte elektrik bandı, genel kullanım için tercih edilir. Bununla birlikte alternatif akım sistemlerinde faz hattının hangisi olduğunu belirlemek amacıyla da kullanılır. Bu hattın belirlenmesi son derece önemlidir çünkü enerjinin kaynaktan elektrikli cihaza erişimi bu hat ile olur. Bu açıdan ele alındığında elektrik sisteminin en aktif kısmının faz hattı olduğunu söyleyebiliriz. Siyah renkte elektrik bantları bu hattın belirlenmesini yanı sıra bazı özel devrelerin tanımlanması amacıyla da kullanılır.
Kahverengi Bant – Birinci Faz Hattı
Kahverengi elektrik bandı, üç fazlı sistemlerde birinci faz hattının hangisi olduğunu belirlemek için tercih edilir. Özellikle büyük motor sistemleriyle endüstriyel elektrik tesisatlarında kahverengi bantların kullanıldığını söyleyebiliriz. Enerji taşıyan ana hatlardan birini belirlemek amacıyla kullanılan kahverengi bant genellikle sanayi tipi tesisatlarda siyah ile gri renklerle beraber kullanılır ve böylelikle hangi hattın hangi alana ait olduğu da belirlenmiş olur.
Kırmızı Bant – İkinci Faz veya Özel Hat
Elektrik sistemlerinde ikinci faz hattı kırmızı renkte elektrik bandı ile belirlenir. Kırmızı bandının kullanıldığı alanlardan bir diğeri de acil durum sistemlerinde ya da alarm sistemlerinin olduğu devrelerde özel güç hatlarından hangisi olduğunu belirlemektir. Olası bir durumda sistemdeki bu kritik hattın kolayca ayırt edilmesini sağlamak sadece kırmızı renkte elektrik bandı kullanımı ile mümkün olur.
Gri Bant – Üçüncü Faz Hattı
Gri bant, üç fazlı elektrik sistemlerinde kullanılır. Genellikle kahverengi ve siyah renkle beraber kullanılan gri bantlar sistemdeki faz sırasının da kolayca anlaşılmasını sağlar. Ev tipi elektrik tesisatlarının yanı sıra sanayi tipi tesisatlarda da standardın korunması maksadıyla gri elektrik bantları tercih edilir.
Mavi Bant – Nötr Hat
Elektrik tesisatlarında nötr hat, mavi renkte elektrik bandı ile gösterilir. Nötr olan hat, elektrik devrelerinde akımın geri dönüş yolunu oluşturan hattır. Enerji faz hattından cihaza ulaşır ve ardından nötr hat üzerinden de kaynağa geri ulaşır. Mavi renkli elektrik bandı işte bu nedenle dikkatli bir şekilde kullanılmalıdır ve doğru yerde kullanımı son derece önemlidir.
Yeşil-Sarı Bant – Toprak Hattı (Koruma İletkeni)
Toprak hattını göstermek için yeşil-sarı bant, tercih edilir. Bu hat elektrik enerjisinin güvenli bir şekilde kullanılması açısından oldukça kritiktir. Elektrik kaçaklarının toprağa iletilmesini sağlayan hatta kullanılıyor olması nedeniyle önem taşır. Ulusal ve uluslararası standartlara göre yeşil-sarı bant bu amaç dışında yani topraklama dışında bir yerde kullanılmamalıdır.
Beyaz veya Gri Tonlar – Nötr ya da Yardımcı Hatlar
Sadece bazı sistemlerde beyaz ya da gri elektrik bantları kullanılır. Nötr ya da sinyal hatlarında kullanılan renklerdir. Yeni elektrik tesisatlarında bu renk yerine mavi elektrik bantlarının kullanıldığını söyleyebiliriz. Bu renk ise sadece eski tesisatlarda ya da bazı özel sistemlerde tercih edilir.
Sarı veya Turuncu Bant – Özel Devreler ve Kontrollü Hatlar
Sarı veya turuncu renk bantlar, sanayi sistemlerindeki kontrol panolarında ve kontrollü hatlarda kullanılır. Bazı sistemlerde “yedek” olanları ya da ana şebekeden ayrı olduğunu belirtmek amacıyla da kullanılabilir.
Elektrik bandı kullanımında renk kodlarına uygun çalışmak elektrik enerjisinin ve sistemin güvenliği bakımından hayati önem taşır. Renk kodlarına uygun çalışmanın faydalarını sizlere şu şekilde aktarabiliriz:
