Elektrik tesisatlarının güvenli ve verimli çalışabilmesi için kullanılan her iletkenin farklı bir görevi vardır. Bir prizin, aydınlatma sisteminin ya da elektrikli bir ekipmanın sorunsuz şekilde çalışmasının arkasında faz, nötr ve toprak kablolarının birlikte oluşturduğu sistem yer alır. Bu üç iletken birbirini tamamlayan görevler üstlenir ve elektrik akışının doğru şekilde gerçekleşmesini sağlar.
Elektrik enerjisinin kaynaktan cihaza güvenli şekilde ulaştırılması yalnızca tek bir kabloyla mümkün değildir. Elektrik devresinin tamamlanabilmesi ve güvenlik önlemlerinin sağlanabilmesi için farklı görevler üstlenen iletkenler birlikte çalışır.

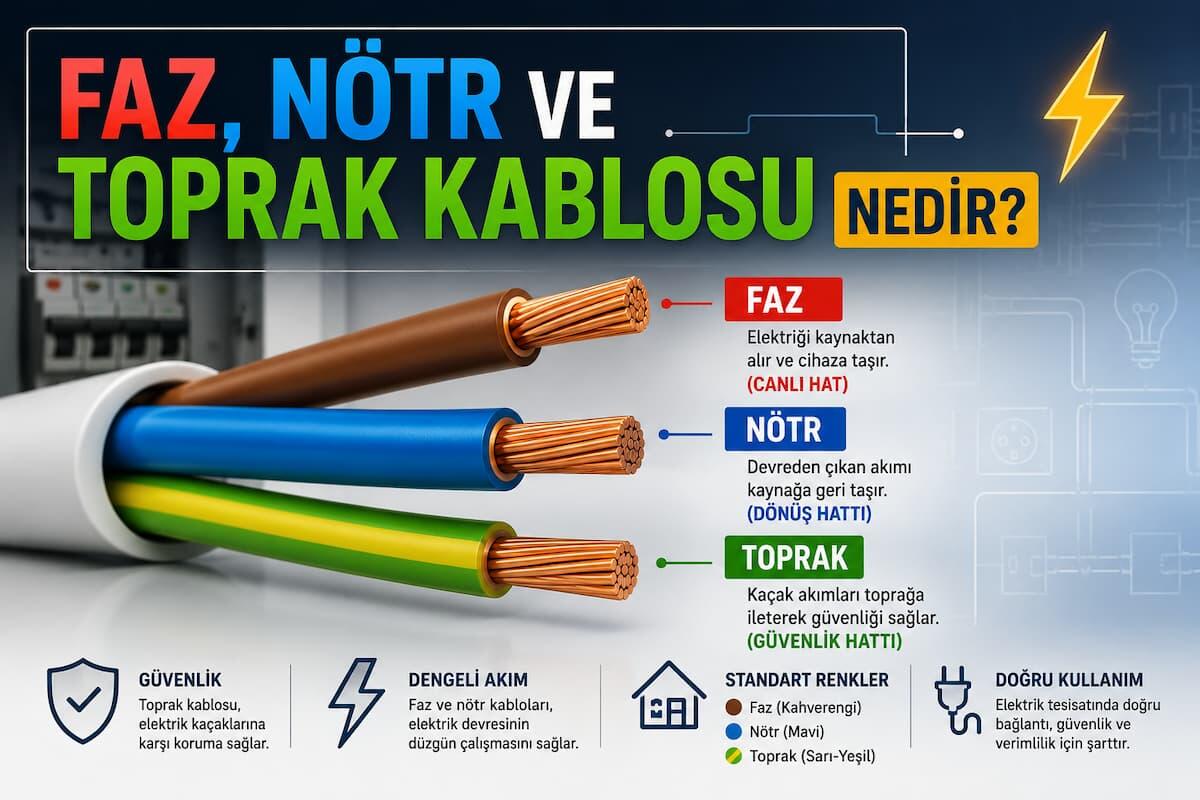

Faz kablosu elektrik enerjisini kaynaktan cihaza taşırken, nötr kablosu devrenin tamamlanmasını sağlayarak akımın kaynağa geri dönmesine yardımcı olur. Toprak kablosu ise normal çalışma sırasında enerji taşımaz; olası kaçak akımları güvenli şekilde toprağa ileterek elektrik çarpması ve yangın gibi risklerin azaltılmasına katkı sağlar.
Modern elektrik tesisatlarında bu üç iletkenin doğru şekilde kullanılması hem kullanıcı güvenliği hem de elektrikli ekipmanların sağlıklı çalışması açısından büyük önem taşır.
Faz kablosu, elektrik enerjisini dağıtım noktasından elektrikli cihaza taşıyan iletkendir. Elektrik akımının aktif olarak geçtiği kablo olduğu için tesisatın en önemli bileşenlerinden biri kabul edilir.
Elektrik ana panosundan başlayan enerji, faz kablosu aracılığıyla prizlere, anahtarlara ve elektrikli cihazlara ulaştırılır. Bu nedenle montaj ve bakım çalışmaları sırasında faz kablosuyla çalışırken gerekli güvenlik önlemlerinin alınması gerekir.
Türkiye'de kullanılan elektrik tesisatlarında faz kablosu farklı renklerde bulunabilir. Yeni standartlarda genellikle kahverengi, siyah veya gri renk tercih edilir. Ancak eski tesisatlarda farklı renk uygulamalarıyla da karşılaşılabilir. Bu nedenle yalnızca kablo rengine bakılarak işlem yapılmaması, uygun ölçüm ekipmanlarıyla kontrol sağlanması önemlidir.
Nötr kablosu, elektrik devresinin tamamlanmasını sağlayan iletkendir. Faz kablosundan gelen elektrik akımı cihaz üzerinden geçtikten sonra nötr kablosu aracılığıyla enerji kaynağına geri döner.
Elektrik sisteminin dengeli şekilde çalışabilmesi için nötr hattının doğru bağlantıya sahip olması gerekir. Hatalı nötr bağlantıları; voltaj dalgalanmalarına, bazı cihazların düzensiz çalışmasına ve çeşitli elektrik arızalarına neden olabilir. Yeni tesisat standartlarında nötr kablosu genellikle mavi renkle gösterilir. Bu standart sayesinde montaj ve bakım işlemleri sırasında iletkenlerin birbirinden ayırt edilmesi kolaylaşır.
Toprak kablosu, elektrik güvenliğinin en önemli unsurlarından biridir. Normal çalışma sırasında aktif olarak enerji taşımaz. Ancak herhangi bir yalıtım hatası veya kaçak akım oluştuğunda elektriği güvenli şekilde topraklama sistemine iletir.
Bu sayede kaçak akımın insanların üzerinden geçmesi önlenebilir ve elektrik çarpması riski önemli ölçüde azaltılabilir. Aynı zamanda elektrikli cihazların metal gövdelerinde oluşabilecek tehlikeli gerilimlerin güvenli şekilde uzaklaştırılmasına yardımcı olur.
Topraklama sistemi yalnızca kullanıcı güvenliğini artırmakla kalmaz; elektronik cihazların korunmasına ve elektrik tesisatının daha güvenli çalışmasına da katkı sağlar. Yeni standartlarda toprak kablosu sarı-yeşil renk kombinasyonuyla tanımlanmaktadır.
|
Kablo Türü |
Kullanım Amacı |
Sağladığı Avantaj |
|---|---|---|
|
Faz Kablosu |
Elektrik enerjisini cihazlara iletmek |
Elektrikli ekipmanların çalışmasını sağlar |
|
Nötr Kablosu |
Elektrik devresini tamamlamak |
Akımın güvenli şekilde kaynağa dönmesine yardımcı olur |
|
Toprak Kablosu |
Kaçak akımları toprağa iletmek |
Elektrik çarpması ve ekipman hasarı riskini azaltmaya katkı sağlar |
|
Faz + Nötr |
Elektrik devresinin çalışmasını sağlamak |
Kesintisiz enerji iletimi oluşturur |
|
Faz + Nötr + Toprak |
Güvenli elektrik tesisatı oluşturmak |
Performans ve kullanıcı güvenliğini birlikte destekler |
Her üç kablo aynı elektrik tesisatında birlikte çalışsa da görevleri tamamen farklıdır. Faz kablosu enerjiyi taşır, nötr kablosu devrenin tamamlanmasını sağlar, toprak kablosu ise güvenlik amacıyla kullanılır. Bu görev dağılımı sayesinde elektrik sistemleri güvenli ve düzenli şekilde çalışabilir.
|
İletken |
Temel Görevi |
Normal Çalışmada Akım Taşır mı? |
|---|---|---|
|
Faz Kablosu |
Elektrik enerjisini cihaza taşır |
Evet |
|
Nötr Kablosu |
Akımın geri dönüşünü sağlar |
Evet |
|
Toprak Kablosu |
Kaçak akımı güvenli şekilde iletir |
Hayır |
Elektrik tesisatında yapılan bağlantıların standartlara uygun olması büyük önem taşır. Faz ve nötr kablolarının yanlış bağlanması bazı ekipmanların hatalı çalışmasına neden olabilir. Toprak hattının bulunmaması veya doğru bağlanmaması ise güvenlik açısından ciddi riskler oluşturabilir.
Özellikle metal gövdeli elektrikli cihazlarda topraklama hattının doğru çalışması kullanıcı güvenliği açısından kritik öneme sahiptir. Kaçak akım rölesi ile birlikte çalışan doğru topraklama sistemi, olası elektrik kaçaklarının hızlı şekilde tespit edilmesine yardımcı olur.
Elektrik tesisatlarında kullanılacak kabloların ilgili standartlara uygun olması gerekir. Kablo kesiti taşınacak akım miktarına göre belirlenmeli ve kullanılacağı ortama uygun yalıtım özelliklerine sahip ürünler tercih edilmelidir.
Kaliteli iletken malzeme kullanılan kablolar daha düşük enerji kaybı sağlayabilir ve uzun yıllar güvenli kullanım sunabilir. Ayrıca bağlantı noktalarında kullanılacak klemens, priz ve diğer elektrik ekipmanlarının da seçilen kablo kesitiyle uyumlu olması önemlidir.
